Złącze obrotowe 48/48

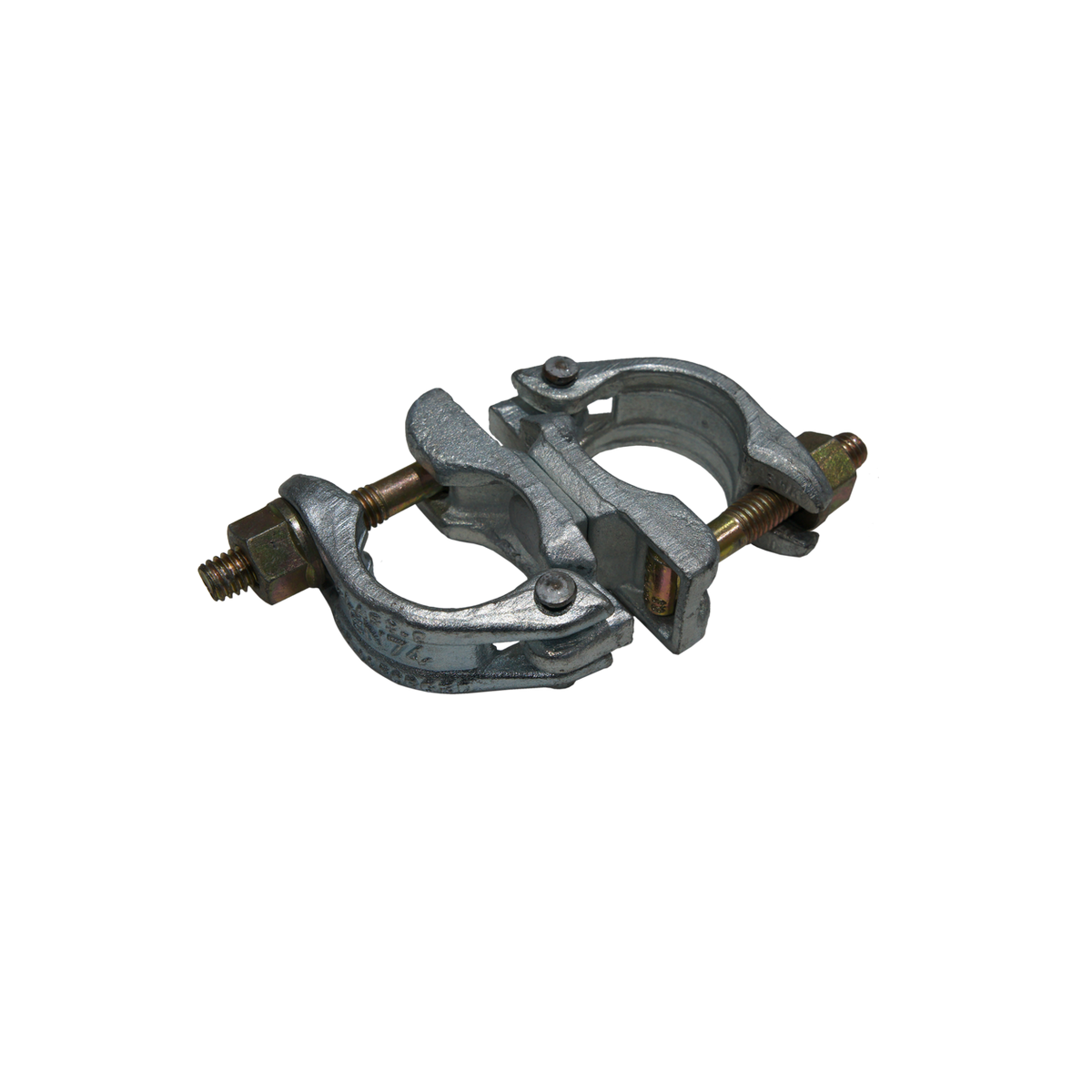

Złącze obrotowe 48/48 – przegubowa złączka do rusztowania

Złącze obrotowe, nazywane też złączką obrotową, obejmą przegubową albo krabem obrotowym, łączy dwie rury o średnicy 48,3 mm pod dowolnym kątem. To złącze do rusztowania, bez którego nie da się wykonać stężenia ani obejść nietypowej geometrii budynku.

• rozmiar 48/48 – do rur o średnicy 48,3 mm
• przegub pozwalający ustawić dowolny kąt połączenia
• pasuje do rusztowań ramowych, rurowych, modułowych i klinowych

Gdzie obrotowe zastępuje krzyżowe

• stężenia diagonalne – przekątna pola nigdy nie wypada pod kątem 90°
• wysięgniki i trawersy mocowane do stojaka pod kątem
• budynki o nieprostokątnym rzucie – wykusze, narożniki rozwarte, łuki
• rusztowania na schodach i w terenie ze spadkiem, gdzie poziomy nie są równoległe do podstawy

Warto znać zasadę: złącze obrotowe przenosi obciążenia gorzej niż krzyżowe, bo siła nie idzie przez sztywny węzeł. Dlatego w węzłach nośnych stosuje się krzyżowe, a obrotowe tam, gdzie chodzi o usztywnienie i o geometrię. Na typowej elewacji potrzebne są jedne i drugie, w proporcji zależnej od kształtu obiektu.

W rusztowaniach warszawskich z rury 33,7 mm odpowiednikiem jest złącze obrotowe 34/34. Gotowy komplet do kotwienia to zestaw kotwiący, a element do podnoszenia materiału – wysięgnik obrotowy.

Zasady montażu wysięgników i dopuszczalne obciążenia omawiamy w poradniku wysięgniki i trawersy do rusztowań, a kotwienia – w tekście kotwienie rusztowań elewacyjnych.
