Złącze krzyżowe 48/48

Złącze krzyżowe 48/48 – złączka i krab do rur rusztowaniowych

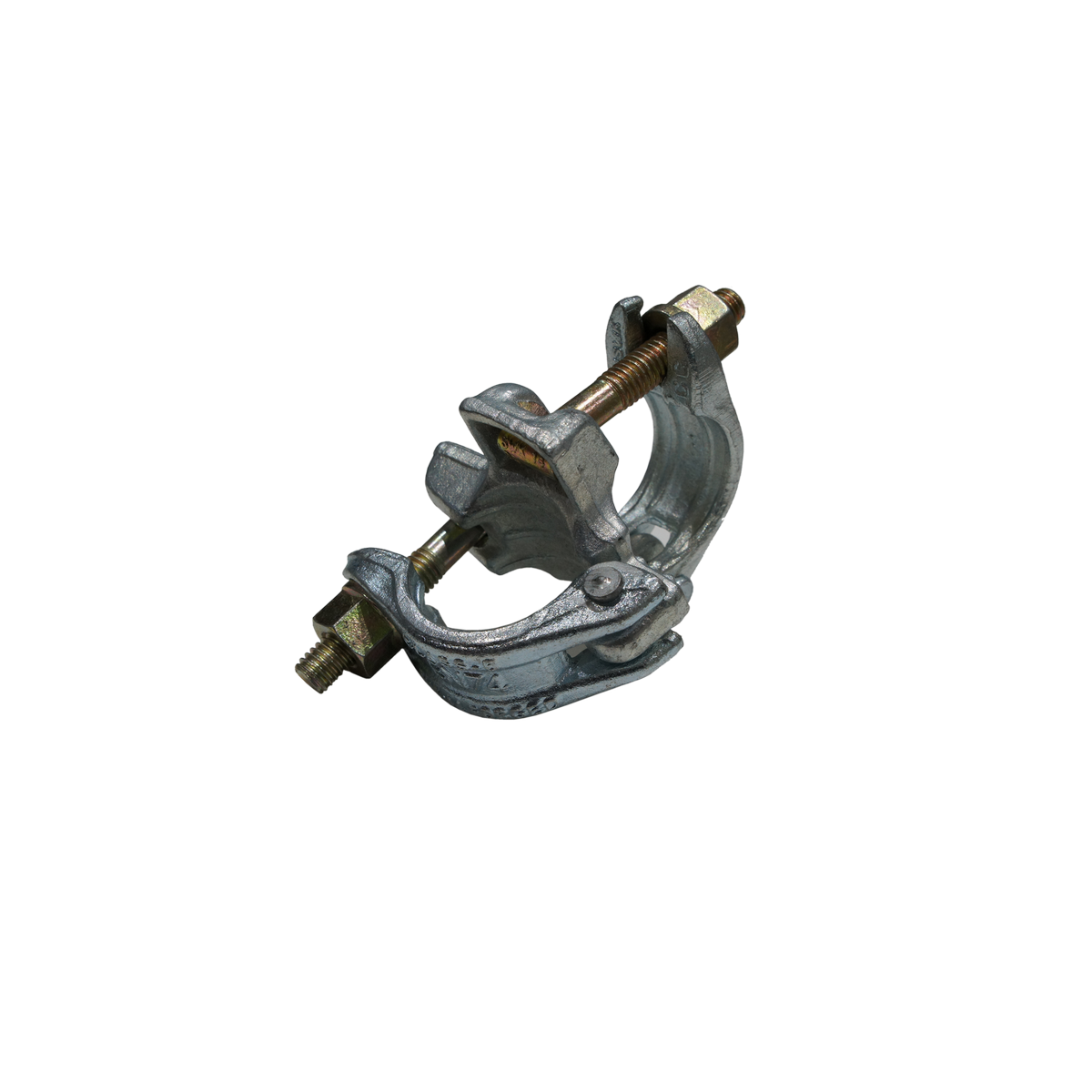

Złącze krzyżowe, nazywane też złączką krzyżową, obejmą albo krabem, to podstawowe złącze do rusztowania rurowego. Spina dwie rury o średnicy 48,3 mm pod stałym kątem prostym i przenosi obciążenia w węzłach konstrukcji.

• rozmiar 48/48 – do rur o średnicy 48,3 mm
• połączenie pod stałym kątem 90°
• element nośny – przenosi obciążenia w węzłach
• pasuje do rusztowań ramowych, rurowych, modułowych i klinowych

Do czego służy złącze krzyżowe

Rura 48,3 mm jest standardem rusztowań elewacyjnych, więc złącze 48/48 pasuje do systemów PLETTAC, Rux, Bosta i Altrad oraz do konstrukcji rurowych budowanych od zera. Trzy najczęstsze zastosowania to: kotwienie rusztowania do ściany (złącze na końcu łącznika), dokładanie poręczy i barierek tam, gdzie system ich nie przewiduje, oraz budowa konstrukcji nietypowych – daszków ochronnych, pomostów nad wejściem, podparć.

W rusztowaniach warszawskich, gdzie rura ma 33,7 mm, potrzebne jest złącze krzyżowe 34/34.

Krzyżowe czy obrotowe

Krzyżowe łączy rury zawsze pod kątem prostym i właśnie dlatego jest elementem konstrukcyjnym – sztywny węzeł przenosi siły. Złącze obrotowe ma przegub i pozwala połączyć rury pod dowolnym kątem; stosuje się je przy stężeniach ukośnych, wysięgnikach i przy budynkach o nieprostokątnym rzucie. Na typowej elewacji potrzebne są jedne i drugie.

Gotowy komplet do kotwienia to zestaw kotwiący – kotwa 40 cm, szpilka 300 mm i złącze krzyżowe. Samą szpilkę kupią Państwo jako śrubę oczkową 300 mm, a komplet do rusztowań warszawskich – jako zestaw kotwiący 33,7 mm.

Jak wyznaczyć rozstaw kotew i gdzie osadzać je w ścianie docieplonej, tłumaczymy w poradniku kotwienie rusztowań elewacyjnych.
