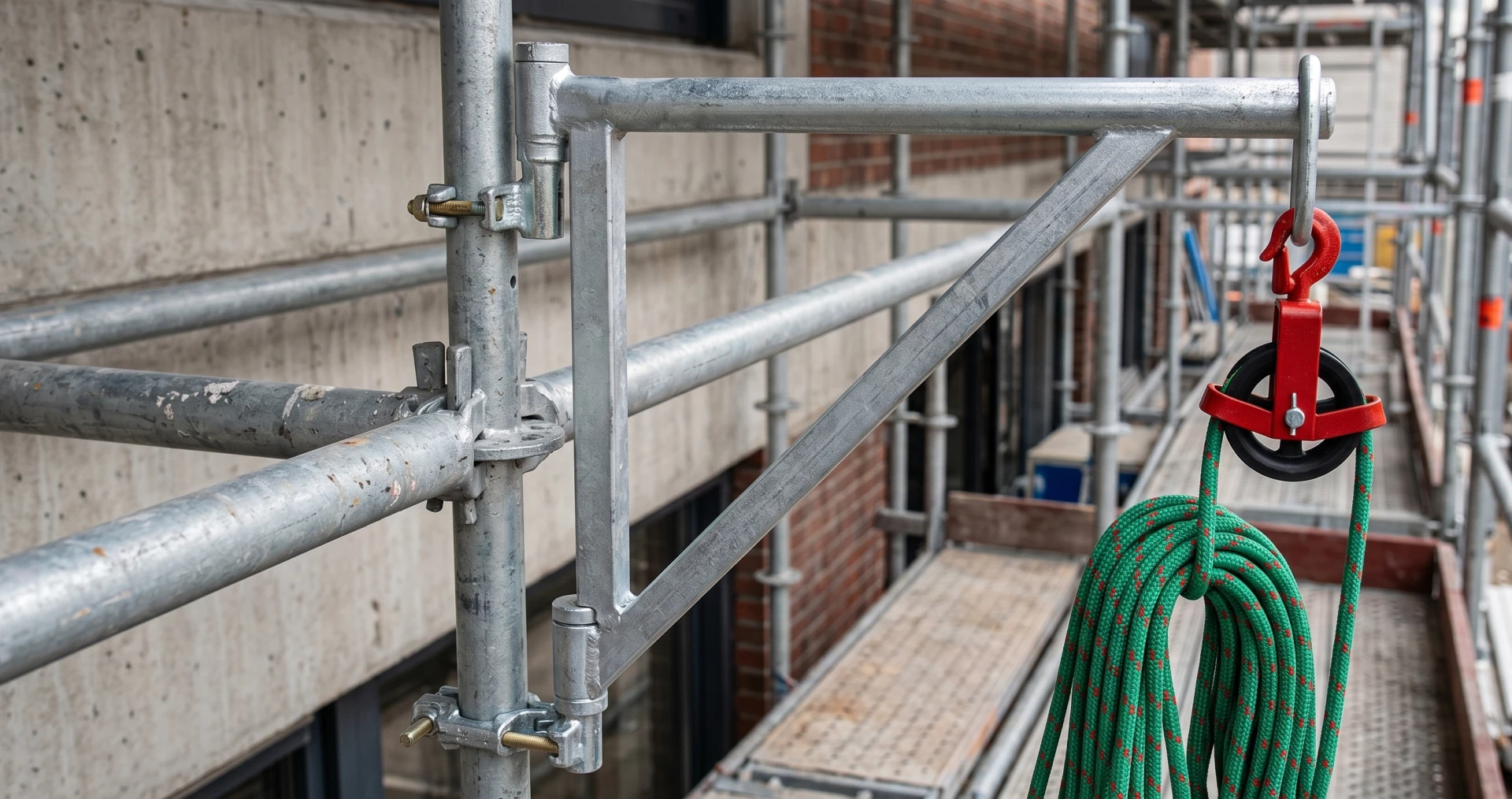

Wysięgniki i trawersy do rusztowań – zastosowanie, rodzaje i prawidłowy montaż

Czym jest wysięgnik do rusztowania i kiedy go stosować?

Wysięgnik do rusztowania to element poziomy mocowany do konstrukcji rusztowania lub do ściany budynku, który przesuwa linię podestową w kierunku poziomym — dalej od ściany lub bliżej do przeszkody architektonicznej. Wysięgnik pozwala uniknąć przebudowy całej sekcji rusztowania tam, gdzie zmienia się geometria elewacji.

Typowe zastosowania wysięgników obejmują:

• Balkony i loggie — wysięgnik pozwala „ominąć" balkon od góry i kontynuować rusztowanie bez demontażu całej sekcji
• Gzymsy i okapy — umożliwiają podejście pomostu pod sam okap bez odsuwania rusztowania od ściany
• Rury spustowe i instalacje — wysięgnik przesuwa podest, by pracownicy mogli działać wokół przeszkody
• Zmiana szerokości rusztowania — w miejscach zwężenia działki lub sąsiedztwa z inną budowlą

💡 Porada eksperta: Wysięgnik jest elementem nośnym — przenosi obciążenia z podestu na konstrukcję rusztowania lub ścianę. Nigdy nie stosuj prowizorycznych wysięgników z rur budowlanych bez obliczeń statycznych. Stosuj wyłącznie wysięgniki certyfikowane, wchodzące w skład systemu producenta i objęte jego DTR.

Czym jest trawers do rusztowania i jak różni się od wysięgnika?

Trawers do rusztowania (zwany też belką trawersową lub poprzecznicą) to element poziomy łączący dwie równoległe konstrukcje rusztowania lub rusztowanie z punktem podparcia na budynku, tworzący most nośny dla podestów ponad przeszkodą, której nie można pokonać standardową konstrukcją.

Kluczowa różnica funkcjonalna:

Trawers sprawdza się tam, gdzie rusztowanie musi „przeskoczyć" ponad otwarciem — bramą garażową, wejściem do budynku, otwarciem okiennym o niestandardowej wysokości lub rowem technicznym przy fundamencie. Podesty spoczywają na trawersy jak na belce, a obciążenia są rozłożone na dwa punkty podparcia po obu stronach przeszkody.

⚠️ Uwaga: Trawersy o rozpiętości powyżej 3 m wymagają projektu indywidualnego lub weryfikacji obliczeniowej przez osobę z uprawnieniami budowlanymi. Ugięcie belki trawersowej pod obciążeniem roboczym nie może przekraczać L/500 (gdzie L to rozpiętość trawersu), zgodnie z wymaganiami PN-EN 12811-1.

Jakie rodzaje wysięgników stosuje się w systemach rusztowań?

Rynek oferuje kilka typów wysięgników, różniących się sposobem mocowania i kierunkiem działania:

Wysięgniki poziome do systemu klinowego

Montowane bezpośrednio w rozetach rur pionowych systemu klinowego za pomocą klina — identyczna technika jak przy standardowych rygłach. Dostępne w długościach 0,36 m / 0,73 m / 1,09 m. Pozwalają przesunąć podest o standardową odległość bez ingerencji w główną konstrukcję rusztowania.

Wysięgniki ścienne (konsole ścienne)

Mocowane bezpośrednio do ściany budynku za pomocą kołków rozporowych lub śrub hakowych. Stosowane gdy rusztowanie nie może być postawione od strony gruntu (np. ściana nad wodą, ściana szczytowa bez dostępu od zewnątrz). Wymagają weryfikacji nośności podłoża ściennego.

Wysięgniki z regulacją wysokości

Pozwalają na płynną zmianę poziomu wysięgnika niezależnie od siatki rozet, co jest szczególnie przydatne przy nieregularnych elewacjach i niestandardowych wysokościach kondygnacji.

Jak prawidłowo zamontować wysięgnik i trawers?

Montaż wysięgnika i trawersu wymaga przestrzegania kilku zasad wynikających bezpośrednio z DTR producenta i norm PN-EN 12811:

Montaż wysięgnika klinowego (krok po kroku):

1. Zidentyfikuj rozetę na rurze pionowej na właściwej wysokości — wysięgnik musi być zamontowany w rozecie, nie między rozetami
2. Wsuń czoło wysięgnika w gniazdo rozety — identycznie jak standardowy rygiel
3. Wbij klin od góry — klin powinien wchodzić swobodnie i po wbiciu blokować wysięgnik bez luzu
4. Sprawdź poziom wysięgnika poziomicą — odchylenie od poziomu nie może przekraczać 1:200
5. Ułóż podesty na wysięgniku i zamontuj poręcze — podest musi opierać się na min. 2 podporach (ryglu + wysięgniku lub 2 wysięgnikach)

Montaż trawersu (zasady ogólne):

1. Ustal punkty podparcia trawersu po obu stronach przeszkody — muszą to być pełne węzły rusztowania, nie luźne elementy
2. Sprawdź dopuszczalną nośność trawersu dla danej rozpiętości w DTR — nośność spada wraz ze wzrostem rozpiętości
3. Zamontuj trawers poziomo z zabezpieczeniem przed obrotem i przesunięciem — zastosuj zaciski lub sworznie zależnie od systemu
4. Ułóż podesty symetrycznie względem środka trawersu — ekscentryczne obciążenie trawersu zwiększa ryzyko utraty stateczności

💡 Porada eksperta: Nigdy nie stosuj trawersu jako pojedynczego punktu podparcia dla podestu — musi być co najmniej jeden dodatkowy trawers lub rygiel. Podest zawieszony na jednym trawersi jest niestabilny i stanowi zagrożenie wywróceniem.

Jakie obciążenia mogą przenosić wysięgniki i trawersy?

Nośność wysięgników i trawersów zależy od długości (rozpiętości), gatunku stali i sposobu mocowania. Producent podaje w DTR tablicę nośności dla każdego elementu — wartości orientacyjne dla typowych wysięgników klinowych GP-SYSTEM:

⚠️ Uwaga: Powyższe wartości są orientacyjne i dotyczą wyłącznie elementów GP-SYSTEM zamontowanych zgodnie z DTR. Nie stosuj tych danych do wysięgników innych producentów. Przy wątpliwościach dotyczących nośności zawsze konsultuj się z producentem lub konstruktorem.

Sprawdź wysięgniki i trawersy dostępne w naszym sklepie — każdy element posiada certyfikat zgodności z PN-EN 12811 i pełną DTR z tablicami nośności. Doradzamy w doborze akcesoriów do konkretnego układu geometrycznego elewacji.
