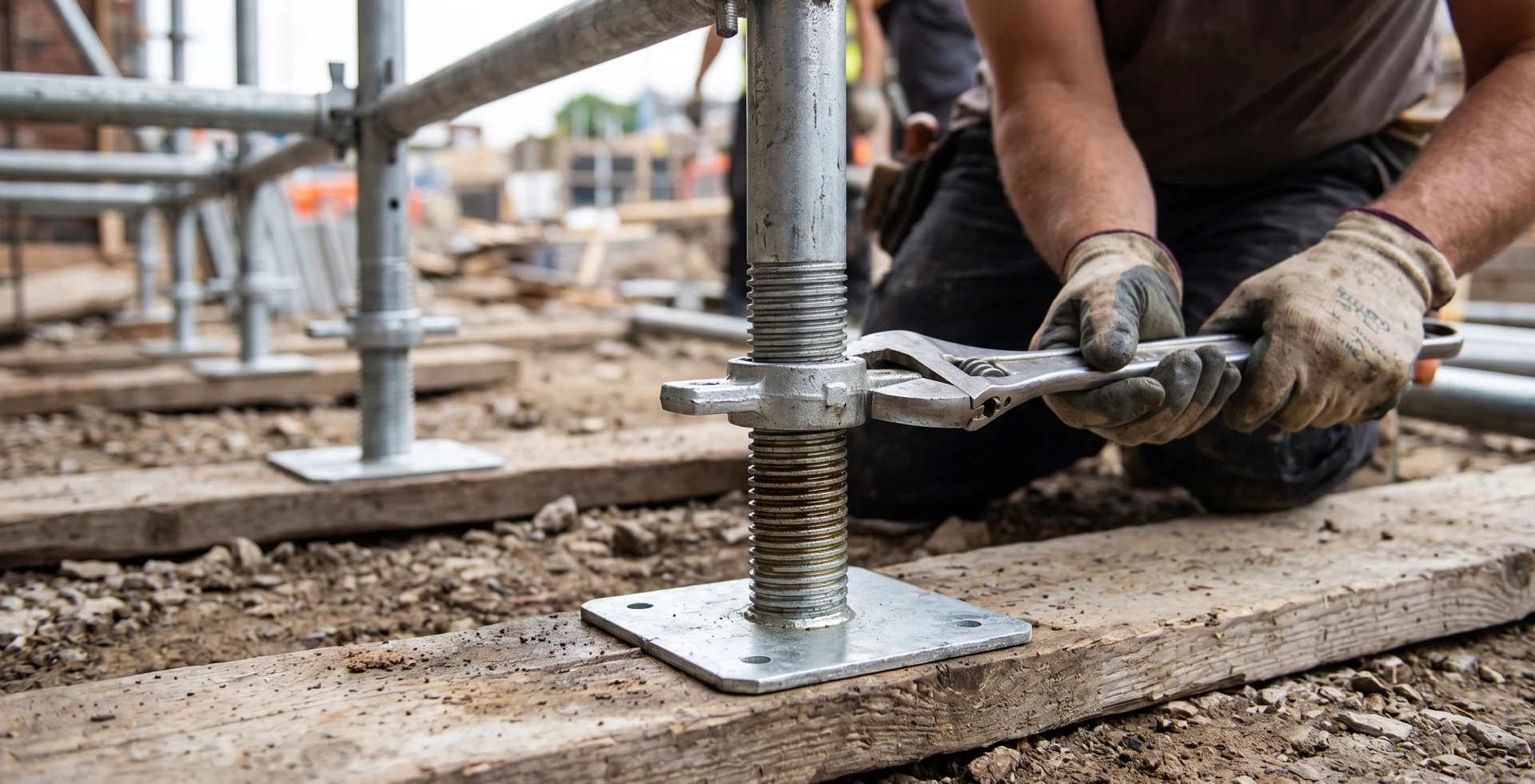

Stopy i podstawki rusztowania – typy, rozmiary i zastosowanie

Czym jest stopa rusztowania i jaką pełni funkcję?

Stopa rusztowania (zwana też podstawką lub podstawą śrubową) to dolny element każdego słupa pionowego rusztowania, który przenosi obciążenia ze słupa na podłoże i umożliwia wypoziomowanie całej konstrukcji na nierównym terenie.

Stopa pełni trzy kluczowe funkcje jednocześnie:

• Rozkłada naciski ze słupa pionowego na większą powierzchnię podłoża — bez stopy rura opierałaby się na podłożu punktowo, generując naciski rzędu kilkuset kPa na punkt kontaktu
• Umożliwia regulację wysokości — gwintowany trzpień pozwala kompensować nierówności terenu bez podkładania desek i klinowania rusztowania
• Zapewnia pionowość słupa — precyzyjna regulacja stopu decyduje o pionie całej kondygnacji

💡 Porada eksperta: Stopa rusztowania to element niby prosty, ale kupowany bardzo często bez uwagi na parametry. Dwie stopy o tej samej długości i wyglądzie mogą mieć różną średnicę trzpienia (fi 26 mm vs fi 38 mm), różną nośność i różne wymiary płyty podstawy — i mogą być całkowicie niekompatybilne z Twoim systemem rusztowań. Zawsze sprawdzaj średnicę trzpienia przed zakupem.

Jakie typy stop do rusztowań są dostępne?

Stopa śrubowa regulowana (podstawka śrubowa)

Stopa śrubowa regulowana to zdecydowanie najczęściej stosowany typ — gwintowany trzpień stalowy osadzony w nakrętce kutej matrycowo umożliwia płynną regulację wysokości w zakresie pełnego wysunięcia gwintu.

W GP-SYSTEM dostępne są trzy długości stop śrubowych do rusztowań klinowych i plettac z trzpieniem fi 38 mm:

Do rusztowań warszawskich GP-SYSTEM oferuje stopy z trzpieniem fi 26 mm w długościach 50 cm i 60 cm:

⚠️ Uwaga krytyczna: Stopa fi 26 mm do rusztowań warszawskich NIE jest kompatybilna z rusztowaniami klinowymi GP-SYSTEM wymagającymi fi 38 mm — i odwrotnie. Montaż niekompatybilnej stopy grozi wypadnięciem trzpienia ze słupa pod obciążeniem. Zawsze sprawdzaj średnicę wewnętrzną rury pionowej swojego rusztowania przed zakupem podstawek.

Stopa stała (bez regulacji)

Stopa stała to trzpień bez gwintu z przyspawanymi stopkami — stosowana wyłącznie na idealnie równym, utwardzonym podłożu (płyta betonowa, posadzka przemysłowa), gdzie regulacja wysokości nie jest potrzebna. Rzadko spotykana przy nowoczesnych systemach rusztowań, częściej przy starszych rusztowaniach ramowych. Zaletą jest niższy koszt i brak ruchomych elementów wymagających konserwacji.

Podstawka z możliwością montażu kółek jezdnych

Podstawka z otworami pod kółka to stopa śrubowa z czterema otworami w płycie podstawy umożliwiającymi przykręcenie kółek jezdnych. Dzięki temu ta sama stopa służy zarówno jako statyczna podstawa rusztowania, jak i element mobilnego rusztowania jezdnego.

Parametry ważne przy wyborze kółek:

• Rozstaw otworów w osi płyty: 74×103 mm dla stop fi 38 mm GP-SYSTEM
• Kółka muszą być z blokadą (hamulcem) — wymóg normy PN-EN 1004-1 dla rusztowań jezdnych
• Nośność kółek musi odpowiadać maksymalnemu obciążeniu przypadającemu na jeden punkt podpory

Jak prawidłowo dobrać stopę do rusztowania?

Dobór stopy do konkretnego zastosowania zależy od czterech parametrów:

1. Średnica trzpienia — musi pasować do wewnętrznej średnicy rury pionowej rusztowania. Dla rusztowań klinowych i systemów plettac: fi 38 mm. Dla rusztowań warszawskich: fi 26 mm. Nigdy nie stosuj stopy o mniejszej średnicy z „luźnym pasowaniem" — luz między trzpieniem a rurą prowadzi do mimośrodowego obciążenia i może spowodować wyboczenie słupa.
2. Długość stopy i zakres regulacji — ogólna zasada: wysunięcie gwintu nie powinno przekraczać 1/3 całkowitej długości stopy. Przy stopie 50 cm maksymalne bezpieczne wysunięcie wynosi ok. 15–17 cm. Przy większych nierównościach terenu wybierz dłuższą stopę (60 cm), zamiast maksymalnie wysuwać krótszą.
3. Wymiary i grubość płyty podstawy — większa płyta lepiej rozkłada naciski na miękkim podłożu. Standardowe płyty GP-SYSTEM (150×150 mm dla fi 38 mm) są wystarczające przy podłożu utwardzonym. Na podłożu gruntowym i gruntach spoistych stosuj dodatkowo podkłady drewniane pod płytą.
4. Nośność deklarowana — sprawdź w DTR producenta dopuszczalne obciążenie na stopę. Dla stop GP-SYSTEM fi 38 mm wynosi ono min. 30 kN. Przy rusztowaniach wysokich i ciężkich obciążeniach weryfikuj, czy nośność stopy nie jest elementem limitującym nośność całego systemu.

Jak prawidłowo montować i regulować stopy rusztowania?

Krok 1 – Przygotowanie podłoża
Przed montażem stop upewnij się, że podłoże jest nośne i oczyszczone. Na gruncie nieutwardzonym ułóż podkłady drewniane (min. 38 mm grubości) pod każdą stopą — zwiększają one powierzchnię kontaktu i zapobiegają wnikaniu płyty w miękki grunt przy obciążeniu.

Krok 2 – Wstępne ustawienie gwintu
Przed montażem słupów pionowych ustaw wszystkie stopy na podobną wysokość — tak by różnice między sąsiednimi stopami nie przekraczały 5 cm. Ułatwia to późniejsze precyzyjne poziomowanie.

Krok 3 – Montaż słupów i wstępne poziomowanie
Po zamontowaniu pierwszej kondygnacji słupów i rygli wypoziomuj rusztowanie za pomocą poziomicy — najpierw w kierunku prostopadłym do ściany, potem równoległym. Reguluj stopy parami: przy podnoszeniu jednej strony pamiętaj o kompensacji po drugiej.

Krok 4 – Kontrola wysunięcia gwintu
Po poziomowaniu sprawdź, czy wysunięcie gwintu żadnej stopy nie przekracza dopuszczalnego maksimum podanego w DTR (zazwyczaj 1/3 długości lub max. 20 cm). Zbyt duże wysunięcie drastycznie obniża nośność stopy i może prowadzić do jej ugięcia pod obciążeniem.

Krok 5 – Podkłady drewniane na gruncie
Upewnij się, że każda stopa opiera się płytą na podkładzie, a nie na krawędzi podkładu lub w szczelinie między podkładami. Stopa opierająca się punktowo może się przechylić przy obciążeniu i zdestabilizować słup.

Konserwacja i kontrola stop rusztowań

Stopy śrubowe są elementem szczególnie narażonym na korozję i uszkodzenia mechaniczne — bezpośredni kontakt z podłożem, wodą i błotem przyspiesza degradację.

Kontrola przed każdym sezonem:

• Sprawdź gwint trzpienia — korozja gwintu uniemożliwia płynną regulację i może doprowadzić do zakleszczenia stopy w skrajnym położeniu
• Oceń stan nakrętki — pęknięcia lub deformacja nakrętki dyskwalifikują stopę z użytku
• Sprawdź płytę podstawy — trwałe ugięcia lub pęknięcia spawu osłabiają przenoszenie obciążeń

Konserwacja:

• Po każdym sezonie oczyść gwint szczotką metalową i nasmaruj smarem maszynowym lub olejem technicznym
• Miejscowe uszkodzenia powłoki cynkowej zabezpiecz farbą cynkową w sprayu
• Stopy z uszkodzonym gwintem (zbity, zapieczony, pęknięty) wycofaj z eksploatacji — naprawa przez spawanie lub gwintowanie jest niedopuszczalna bez ponownej certyfikacji

Sprawdź pełną ofertę stopek i podstawek do rusztowań GP-SYSTEM w naszym sklepie — dostępne od ręki w magazynie, w wersjach fi 26 mm i fi 38 mm, długości 40, 50 i 60 cm.
